Entscheidend für Letzteres ist der hydraulische Abgleich der Anlage und eine dem Wärmebedarf entsprechende Raumtemperaturregelung. Heizkörperventile bzw. Fußbodenheizungs-Ventile mit automatischer Durchflussregelung bieten eine komfortable Lösung, mit der die gewünschte Raumtemperatur bedarfsgerecht gesteuert werden kann, ohne dass eine Überversorgung von Heizkörpern und Fußbodenheizung stattfindet. Bonus: der hydraulische Abgleich von Heizungsanlagen wird staatlich mit bis zu 45 % gefördert.
Besonders in Bestandsanlagen gibt es enorme Energieeinspar- und Optimierungspotenziale. Hier eignet sich die für eine einfache Sanierung die automatische Ventiltechnik von IMI Heimeier, die in allen Eclipse Armaturen zum Einsatz kommt.
AUTOMATISCHE DURCHFLUSSREGELUNG
Der Fußboden-Heizkreisverteiler Dynacon Eclipse ist für einen Durchflussbereich zwischen 30 und 300 l/h pro Heizkreis ausgelegt. Die komplette AFC-Technologie ist im Heizkreisrücklauf integriert, was im Vorlauf die zusätzliche Einbindung einer Durchflussanzeige pro Heizkreis zur Funktionskontrolle ermöglicht. Der Aufbau des Verteilers sorgt dafür, dass die erforderliche Durchflussmenge lediglich ein einziges Mal während der Installation – im Neubau ebenso wie im Rahmen einer Sanierung – eingestellt werden muss. Der Heizkreisverteiler ist für Fußboden-, Wand- oder Deckensysteme zum Heizen und Kühlen mit einer Betriebstemperatur von -5 bis 70 °C, dem Nenndruck PN 6 und einem maximalen Differenzdruck von 60 kPa konzipiert. Er eignet sich aufgrund seiner zuverlässigen automatischen Durchfluss-Regelfunktion insbesondere für den Einsatz in Bestandssystemen mit hydraulischen Problemen. Der aus korrosionsbeständigem Edelstahl gefertigte Verteiler lässt sich mit seinen kompakten Abmessungen zudem auch bei beengten Platzverhältnissen einfach montieren.

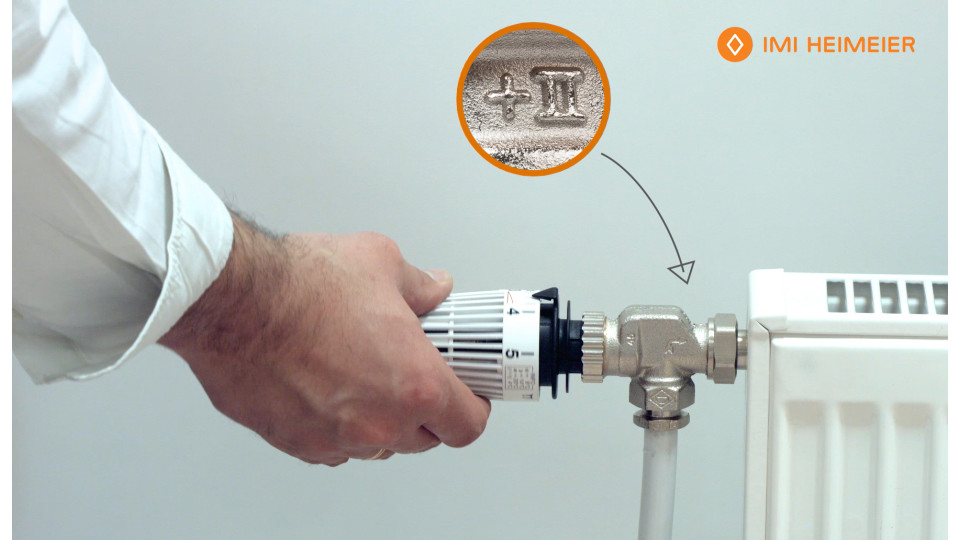

Das Ventilunterteil Eclipse für Zweirohr-Heizkörpersysteme mit integrierter automatischer Durchflussregelung ist für einen maximalen Durchfluss zwischen 10 und 150 l/h bzw. 30 und 300 l/h (Eclipse 300) ausgelegt, der stufenlos direkt am Ventiloberteil eingestellt werden kann. Für die Ermittlung des Volumenstroms sind lediglich die Heizlastberechnung pro Raum bzw. die installierte Heizleistung notwendig. Für verschiedene Anwendungsfälle hat der Hersteller zur Unterstützung übersichtliche Tabellen entwickelt, aus denen sich anhand der Systemspreizung und der Heizleistung oder der bestehenden Heizkörperdaten der entsprechende Einstellwert für die maximale Durchflussmenge entnehmen lässt. Damit die AFC-Technologie einwandfrei funktioniert und ein hydraulischer Abgleich im System stattfindet, ist es erforderlich, jeden Heizkörper mit der automatischen Durchflussregelung auszustatten. Anderenfalls können einzelne Verbraucher wie ein Bypass wirken und in diesen speziellen Abschnitten den Durchfluss erhöhen, was wiederum negative Auswirkungen auf die Hydraulik im Gesamtsystem zur Folge hat.
Ein hilfreiches Training zum Thema Heizungsarmaturen modernisieren, Energie sparen und Fördergelder erhalten findet mit dem kostenlosen Webinar „Erfolgreich im Förderdschungel: Neue Bundesförderung Effiziente Gebäude BEG und Anwendung in der Renovierung“ am 26.5.21 um 17 Uhr statt.
Anmeldung unter: https://attendee.gotowebinar.com

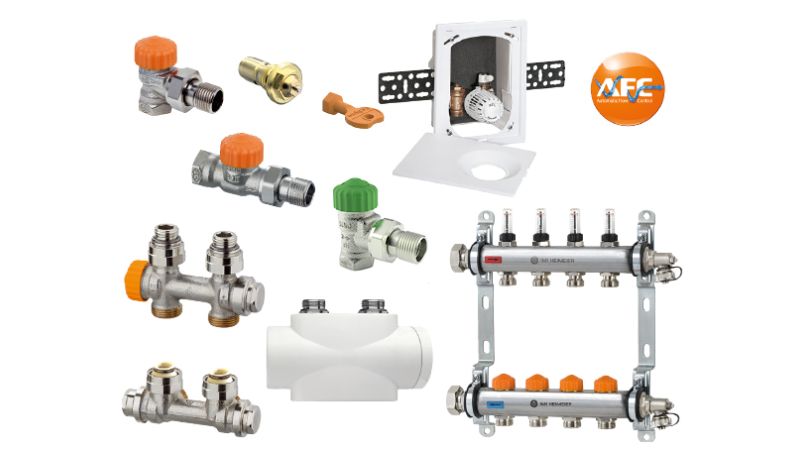

Mehr über das Eclipse Produktsortiment, Funktionsweise, Trainings, u.v.m.: www.afc.imi-hydronic.com/de
